120 τόνων κατακόρυφη μηχανή εμβολιασμού περιστρεφόμενου τραπεζιού για καλωδιακές πρίζες
Η κατακόρυφη μηχανή ένεσης περιστροφής, λόγω του μοναδικού σχεδιασμού περιστροφικού τραπεζιού,μπορεί να χρησιμοποιηθεί σε συνδυασμό με εξοπλισμό εκτεταμένης αυτοματοποίησης για την επίτευξη υψηλής ποιότητας και αποδοτικής αυτοματοποιημένης παραγωγής για προϊόντα με σύνθετα σχήματα και ειδικές διαδικασίεςΈχει χρησιμοποιηθεί ευρέως στις βιομηχανίες αυτοκινήτων και νέων ενεργειακών συστατικών.
Αυτός ο τύπος μηχανής είναι συνήθωςπου χρησιμοποιείται για την παραγωγή μικρών και μεσαίων πλαστικών εξαρτημάτων, όπωςΚουτί κινητών τηλεφώνων,ηλεκτρονικά εξαρτήματα,Μέρη αυτοκινήτωνκαιΆλλα εξαρτήματα ακριβείαςΗ χωρητικότητα των 120 τόνων αναφέρεται στη δύναμη συμπίεσης που ασκείται από το μηχάνημα για να κρατήσει το καλούπι ενωμένο κατά τη διάρκεια της διαδικασίας έγχυσης.Αυτή η δύναμη συμπίεσης εξασφαλίζει ότι το καλούπι παραμένει κλειστό και κατάλληλα σφραγισμένο ενώ το λιωμένο υλικό εγχύεται.
1.Προδιαγραφές:
| |
ΕΝΩΡΙΑ |
TFV3-85R2 |
TFV3-120R2 |
TFV3-160R2 |
| Μονάδα ένεσης |
Κωδικός διαμόρφωσης πυροβολητή |
Ονομασία |
Z8 |
Z12 |
Z16 |
| Στροφή βίδας |
χμ |
140 |
160 |
200 |
| Διάμετρος βίδες |
χμ |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Θεωρητικός όγκος ένεσης |
μm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Βάρος ένεσης ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| μg |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Μέγιστη πίεση ένεσης |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Ποσοστό ένεσης |
μm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Μέγιστη ταχύτητα ένεσης |
mm/s |
124 |
126 |
105 |
| Ταχύτητα περιστροφής βίδες |
στροφές ανά λεπτό |
10~280 |
10~280 |
10~280 |
| Διάμετρος δαχτυλιδιού θέσης |
χμ |
120 |
120 |
120 |
| Σφουγγαρίσματα από Πλάτες |
χμ |
≥ 45 |
≥ 45 |
≥ 45 |
| Μονάδα χειροκροτήσεων |
Δύναμη σύσφιξης |
KN (τόνο) |
833(85)/980(100) |
1176 ((120) |
1568(160) |
| Κλειδωτικό χτύπημα |
χμ |
250 |
280 |
300 |
| Μίν.Στύλος μούχλας |
χμ |
230(310) |
280(380) |
300(400) |
| Μαξ.Ανοίγω. |
χμ |
480 ((560) |
560(660) |
600(700) |
| (Ε*Δ) Μέγιστο μέγεθος καλούπιου |
χμ |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Αριθμός σταθμών πινέλας |
χμ |
2 |
2 |
2 |
| (D)Μέγεθος περιστρεφόμενου τραπεζιού |
χμ |
φ1010 |
φ1200 |
φ1400 |
| Διαχωρισμός της κορυφής |
χμ |
80 |
80 |
100 |
| Απόσταση εκτοξευτή |
χμ |
100 |
100 |
110 |
| Δύναμη εκτοξευτή |
KN (τόνο) |
45(4.6) |
45(4.6) |
45(4.6) |
| Άλλα |
Πίεση συστήματος |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7(140) |
| Δυνατότητα δεξαμενών πετρελαίου |
Α |
300 |
380 |
480 |
| Ηλεκτρική ενέργεια |
KW |
15+2.2/18+2.2 |
18+2.2 |
22+2.2 |
| Δύναμη θέρμανσης |
KW |
7.0 |
10.7 |
13.7 |
| Μέγεθος μηχανής |
Λ*Γ*Χ |
m |
2.3*1.8*2.7 |
2.5*2.0*3.3 |
2.8*2.2*3.7 |
| Υψόμετρο του τραπεζιού εργασίας |
χμ |
1150+(70) |
1310+(70) |
1495+(80) |
| Βάρος μηχανής |
Τόνους |
4.6 |
7.0 |
10.0 |
2Χαρακτηριστικά:
- Οι μηχανές στροφήματος δύο σταθμών με τρεις στήλες και οι παραδοσιακές επιφάνειες τραπεζιού άνω των 85 τόνων πρέπει να είναι εξοπλισμένες με πλατφόρμα
- Το πίνακα περιστροφής τροφοδοτείται από έναν κινητήρα servo και έχει ακρίβεια θέσης 0,02-0,03mm
- Ο κύριος κινητήρας 85 τόνων και άνω (συμπεριλαμβανομένων των 85 τόνων) είναι εξοπλισμένος με servo

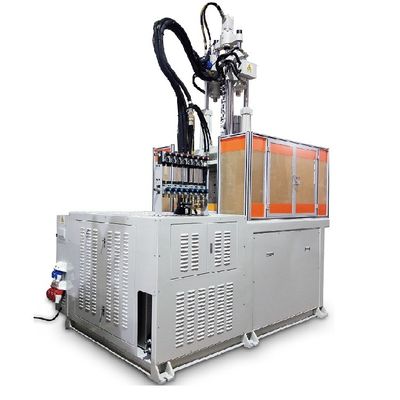

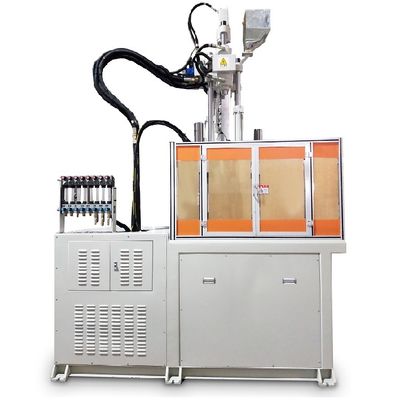

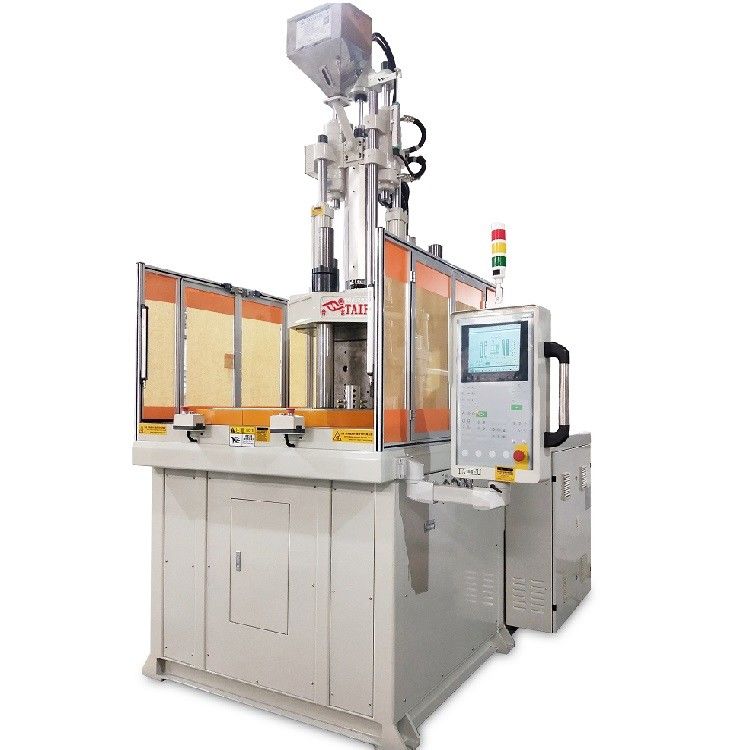

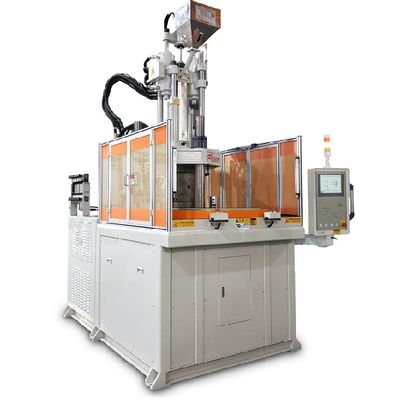

3. Εικόνες μηχανών:

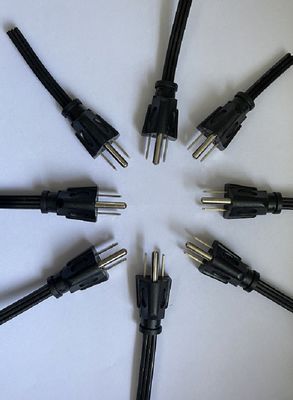

4Εφαρμογές:
5Γιατί να επιλέξεις εμάς;
1Η καλύτερη ποιότητα προϊόντων και η πιο ανταγωνιστική τιμή.
2- Έμπειρο τεχνικό προσωπικό στην παραγωγή.
3Προσαρμοσμένο σχέδιο και παραγωγή.
4Εξαιρετικές υπηρεσίες προ-πώλησης και μετά την πώληση.
6Ενημερωτικά:
Ε: Δοκιμάζετε όλα τα αγαθά πριν την παράδοση;
Ναι, έχουμε 100% δοκιμές πριν την παράδοση.
Ε:Πώς υπολογίζετε την χωρητικότητα για το γύρισμα με ένεση;
Α: Τόνωση = όγκος * Μέγιστη πίεση ασφαλείας
Ως εκ τούτου, είναι πάντα καλύτερο να συμβουλεύεστε έναν έμπειρο σχηματιστή έγχυσης για να καθορίσετε την ακριβή χωρητικότητα ένεσης που απαιτείται για μια συγκεκριμένη εφαρμογή.5 τόνους ανά τετραγωνική ίντσα χρησιμοποιείται για τον υπολογισμό της χωρητικότητας συμπίεσης για κάθε δεδομένο καλούπι.
Ε: Συσκευή και αποστολή;
Η τροχιά είναι καλυμμένη με πλαστικό μέσα και καρτονισμένη έξω.
Ε: Πώς είναι ο χρόνος παράδοσής σας;
Σε γενικές γραμμές, η παράδοση θα διαρκέσει 20 έως 45 ημέρες μετά την παραλαβή της προκαταβολής.
Σχετικά με την παραγγελία και την ποσότητα σας.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
30% προκαταβολή, 70% πριν την αναχώρηση.
