250 τόνων, υψηλής ακρίβειας, χαμηλής απόδοσης, κάθετης επιφάνειας, με βελτιωμένη σταθερότητα
Η μηχανή ένεσης ελαστικών τροχιακών τραπεζών TAIFU διαθέτει εργονομική επιφάνεια εργασίας που όχι μόνο απλοποιεί τις εργασίες αλλά και ενισχύει την ασφάλεια του χειριστή.Η διάμετρος του πίνακα περιστροφής κυμαίνεται από ένα συμπαγές 810mm σε ένα ευρύχωρο 2300mm, προσφέροντας ευελιξία για διάφορες ανάγκες παραγωγής.
Αυτή η κατακόρυφη μηχανή εμβολιασμού με χαμηλό τραπέζι εργασίας, ειδικά σχεδιασμένη για την παραγωγή εξαρτημάτων αυτοκινήτων, ξεχωρίζει στην ακριβή και ακριβή κατασκευή πλαστικών κατσαβιδιών.Το υψηλής απόδοσης σύστημα ελέγχου του διασφαλίζει τη σταθερή ακρίβεια και σταθερότητα της εμβόλιος, που εγγυάται την κορυφαία ποιότητα.
Η μηχανή αυτή, η οποία χρησιμοποιείται ευρέως στις βιομηχανίες αυτοκινήτων και νέων ενεργειακών συστατικών, αποτελεί απόδειξη της δέσμευσης της TAIFU για καινοτομία και αριστεία στην τεχνολογία εμβολιασμού.
Ειδικότητα:
| |
Μονάδα |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Μονάδα ένεσης |
Στροφή βίδας |
χμ |
200 |
200 |
250 |
| Διάμετρος βίδες |
χμ |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Θεωρητικός όγκος ένεσης |
μm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Βάρος ένεσης ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| μg |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Μέγιστη πίεση ένεσης |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Ποσοστό ένεσης |
μm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Μέγιστη ταχύτητα ένεσης |
mm/s |
105 |
132 |
102 |
| Ταχύτητα περιστροφής βίδες |
στροφές ανά λεπτό |
10~280 |
10~240 |
10~240 |
| Διάμετρος δαχτυλιδιού θέσης |
χμ |
120 |
150 |
150 |
| Σφουγγαρίσματα από Πλάτες |
χμ |
≥ 45 |
≥ 45 |
≥ 45 |
| Μονάδα συμπίεσης |
Δύναμη σύσφιξης |
KN (τόνο) |
1568(160) |
1960 ((200) |
2450(250) |
| Κλειδωτικό χτύπημα |
χμ |
350 |
350 |
400 |
| Μίν.Στύλος μούχλας |
χμ |
300(400) |
350(450) |
350(450) |
| Μαξ.Ανοίγω. |
χμ |
650(750) |
700(800) |
750(850) |
| (Ε*Δ) Μέγιστο μέγεθος καλούπιου |
χμ |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Αριθμός σταθμών πινέλας |
χμ |
2 |
2 |
2 |
| (D)Μέγεθος περιστρεφόμενου τραπεζιού |
χμ |
φ1400 |
φ1630 |
φ1800 |
| Ποσότητα εκτοξευτή |
μ.τ.λ. |
5 |
5 |
5 |
| Διαχωρισμός της κορυφής |
χμ |
100 |
125 |
125 |
| Απόσταση εκτοξευτή |
χμ |
110 |
150 |
150 |
| Δύναμη εκτοξευτή |
KN (τόνο) |
45(4.6) |
45(4.6) |
45(4.6) |
| Άλλα |
Πίεση συστήματος |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Δυνατότητα δεξαμενών πετρελαίου |
Α |
500 |
650 |
800 |
| Ηλεκτρική ενέργεια |
KW |
22+2.2 |
31+2.2 |
37+2.2 |
| Δύναμη θέρμανσης |
KW |
13.7 |
13.7 |
24.3 |
| Μέγεθος μηχανής |
Α*Γ*Γ* |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3*2.6*4.4 |
| Δυνατότητα ψύξης νερού |
Ε/min |
50 |
60 |
60 |
| Υψόμετρο του τραπεζιού εργασίας |
χμ |
915+(80) |
935+(80) |
935+(80) |
| Βάρος μηχανής |
Τόνους |
12.8 |
16.5 |
20.5 |
Χαρακτηριστικά:
1. Με βάση την ευρωπαϊκή έννοια σχεδιασμού της φόρμας, βελτιώνεται το σημείο αναφοράς ανάλυσης τάσης κλειδώματος φόρμας και η ακαμψία της φόρμας είναι καλύτερη
2Εξαιρετική ακρίβεια ένεσης, η επαναληψιμότητα της τελικής θέσης ένεσης μπορεί να φτάσει τα ± 0,1 mm και η επαναληψιμότητα του βάρους του προϊόντος μπορεί να φτάσει το 3%.
3Σύμφωνα με τις διαφορετικές ανάγκες της αποτελεσματικότητας της παραγωγής του προϊόντος, μπορεί να ταιριάζει ευέλικτα με μια δύο σταθμών 180° μπροστά και πίσω,Τρεις σταθμούς 120° περιστρεφόμενη πλακέτα στην ίδια κατεύθυνση, ή ένα συνδυασμένο γύρισμα 90°+180° με τέσσερις σταθμούς για την περαιτέρω αύξηση της παραγωγικής ικανότητας

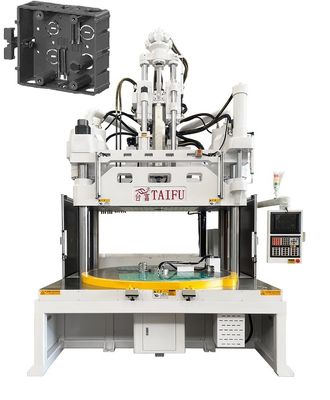

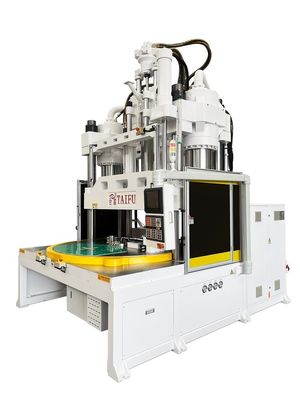

Φωτογραφίες μηχανών:

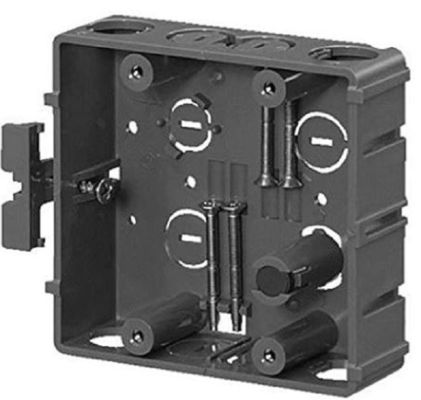

Εφαρμογές:
Γιατί να επιλέξετε εμάς;
-
Υψηλής ποιότητας με ανταγωνιστικές τιμές.
-
Εξειδικευμένη τεχνική ομάδα για την ακριβή παραγωγή.
-
Προσαρμοσμένα σχέδια για τις ανάγκες σας.
-
Αδιάλειπτη υποστήριξη πριν και μετά την πώληση.
Γενικά ερωτήματα:
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Απαιτούμε κατάθεση 30% μέσω T/T, με το υπόλοιπο 70% να καταβάλλεται πριν από την αποστολή.
Ε: Διεξάγετε έλεγχο ποιότητας σε όλα τα αγαθά πριν από την παράδοση;
Α: Ασφαλώς, εξασφαλίζουμε 100% δοκιμές όλων των προϊόντων πριν από την παράδοση για να εγγυηθούμε την ποιότητα και την αξιοπιστία τους.
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας κατασκευαστής που βρίσκεται στην πόλη Dongguan, το μεγαλύτερο βιομηχανικό κέντρο παραγωγής της Κίνας.
Ε: Ποιο είναι το εκτιμώμενο χρόνο παράδοσης;
Απ: Συνήθως, διαρκεί μεταξύ 20 και 45 ημερών μετά την παραλαβή της προκαταβολικής πληρωμής.
Ε: Πώς χειρίζεστε τη συσκευασία και την αποστολή;
Α: Οι τροχούς μας είναι πλαστικοί και συσκευάζονται σε κουτιά για ασφαλή μεταφορά.
